Переключатель (или выключатель нагрузки) BS 32 10 LK (IP54) (Rade Koncar) – это коммутационный аппарат в аварийном исполнении для коммутации номинальной нагрузки (главный выключатель).
Имеет два фиксированных положения (с углом включения 90°) тип 0-1 или (OFF-ON). В положении 1 замыкаются три нормально открытых контакта (3NO), а в положении 0 размыкаются.
Монтаж BS LK передний (на дверь или лицевую панель электрического щита) путем сверления одного центрального отверстия для штока и четырех отверстий под фиксирующие винты.
Степень защиты IP54 (по фронту).
Применяется в цепях переменного тока (до 690VAC) для коммутации оборудованием малой мощности,
Номинальный (тепловой) ток 32A или:
- 8kW(220/230VAC) по AC-23;
- 15kW(380/400VAC) по AC-23;
- 7.5kW(220/230VAC) по AC-3;
- 11kW(380/400VAC) по AC-3;
- 5.5kW(380/400VAC) по AC-4.
Серия переключателей BS LK отличается простотой конструкции и надежностью в эксплуатации.
Замена снятому с производства 1SFA894008R7000 PST85-600-70

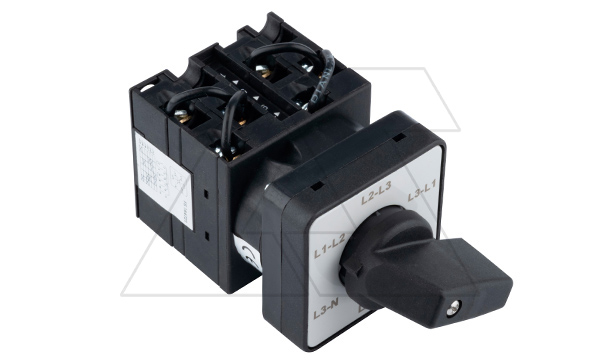

Переключатель кулачковый BS 16 66 U (Rade Koncar) – это специализированный переключатель вольтметра, снабженный черной рукояткой, приводимой в действие вращением.
Изготовлен в трехполюсном исполнении с семью фиксированными положениями (с углом включения 30°) тип L1L2-L2L3-L3L1-0-L1N-L2N-L3N или (три положения линейного напряжения - ноль - три положения фазного напряжения).
Монтаж BS U передний (на дверь или лицевую панель электрического щита) путем сверления одного центрального отверстия для штока и четырех отверстий под фиксирующие винты.
Применяется в цепях переменного тока (до 690VAC) для управления оборудованием малой мощности, а также управлением во вторичных цепях: цепи измерения, автоматики, безопасности, сигнализации и пр.
Номинальный (тепловой) ток 20A или:
- 5kW(220/230VAC) по AC-23;
- 7.5kW(380/400VAC) по AC-23;
Серия переключателей BS отличается простотой конструкции и надежностью в эксплуатации.
